224S 716.8V 160A Hochspannungs-Smart BMS Lifepo 4 BMS 16S BMU im Reihenbatteriemanagementsystem-Energiespeicher UPS
716.8V160A Hochspg BMS Configuration:
Lösungen Hochspg 224S716.8V 160A BMS umfasst:
1set Meister BMS, Model#: RBMS07-D20-160A716.8V
Sklave BMU Model# 14sets 16S: BMU08-16S8T12F
Kabelbaum 14sets 16S
Kabelbaum schließt ein:
Voltage&Temperature-Erwerbsdraht,
Mitteilung- nach außendraht BMU mit Shenji-Hafen,
Der Energiedraht für den Fan.
GCE Hochspg-Meister BMS und Zusätze:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
12S-24S BMU (Sklave) 12S-24S BMU hat 8pcs von Temperaturfühlern, Fanspannung 48V (17S-24S 12V), Spannungsdetektionsbereich 0-5V, 12V Stromversorgung, Verbrauch weniger 20mA, Kommunikation CAN2.0 B
|
DrahtgeschirrSignalerwerbsdraht18 P+20P-Draht, Standardlänge 600mm, 900mm, 1200mm Temperaturfühlerdraht: Standardlänge: 600mm, 900mm, 1200mm
Fan-Energiedraht: 600mm
|
Drahtgeschirr KommunikationsdrahtKommunikationsdraht schließt vom Vorlagen-BMS an jedes BMU an eine Kaskadenschaltung, der letzte Hafen ist für Anschlusswiderstand an
|
Hochspg BMS Product Characteristics:
※ Modernes Batterie-Managementsystem---Das in hohem Grade integrierte Batteriemanagementsystem kann nahtlose Überwachung verwirklichen.
※ Vervollkommnen selbstprüfendes und der laufende Status, der Funktion, mit HMI-Bildschirm, laufende Informationen des Systems überprüft, ist auf einen Blick klar.
※ Komplette und zuverlässige Systemsteuerungs- und Schutzstrategien, umfassend Garantiebatteriesicherheit und Eskorte, zum des Lebens der Batteriesätze zu verlängern.
※ Modularbauweise, konfigurierbar und dehnbar---mehrfache Energiespeichereinheiten können in ein größeres Energiespeichersystem flexibel kombiniert werden und erweitert werden.
Hochspg BMS Technical Parameters:
RBMS (Vorlagen-BMS) | 4U-125A/160A/250A |
schützende Methode | MCCB+Contactor |
Nennstromstrecke | -250A~250A |
Spannungsbereich | 384V-1000V |
Gegenwärtige Repräsentativgenauigkeit | 1.0%FSR |
Kommunikationsschnittstelle mit PCS | RS485/CAN |
Kommunikationsschnittstelle mit BMU | DOSE |
Kommunikationsschnittstelle mit GBMS | RS485/CAN |
Kommunikation mit Überwachung software/EMS | Ethernet |
Unterstützungs-IAP-Verbesserung | Ja |
Anzeigen- und Parametereinstellungen der Unterstützungs HMI | Kein (OptionalPlug herein) |
Isolierungsentdeckung | Ja (optional) |
Hochspannungsenergiemodul | Unterstützungs-DC-Anfang (optional) |
Trockenkontaktertrag (normalerweise offene) | Kein |
Maximale Menge von BMUs | 18 |
Energie | 24VDC (18~28V) |
Leistungsaufnahme | ≤25W |

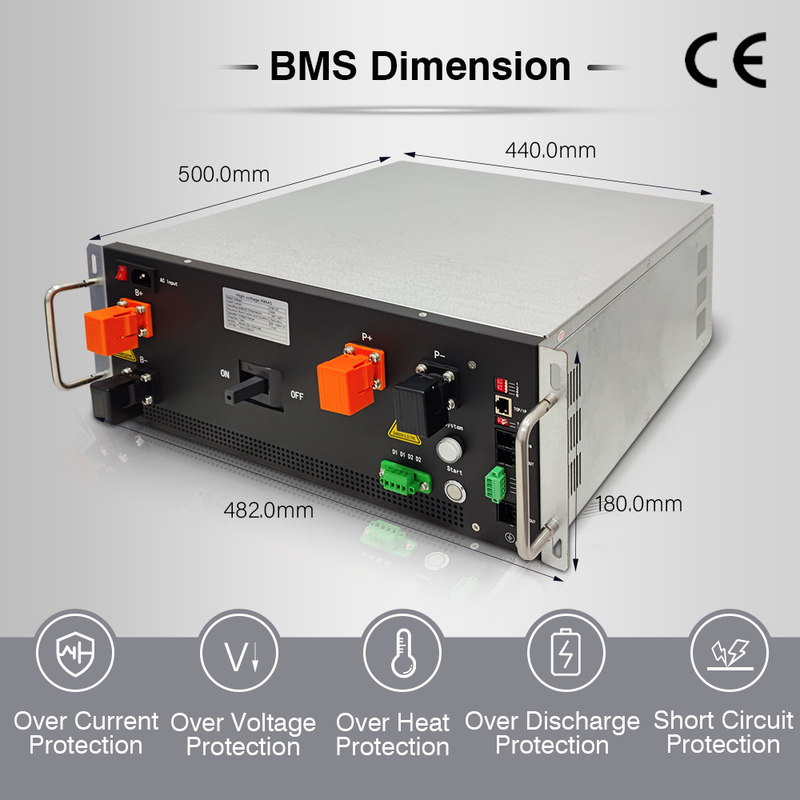

Größe (W*H*D) Millimeter | 4U (440*178*500) |
Verbindungs-Ausweg | Hinter und vorder |
Hahnmitte | Unterstützung (optional) |
Nettogewicht | 23kg |
GCE Hochspg 3-Schichten- BMS Diagram Structure:
Hochspg BMS Applications:
![]() |
![]() |
![]() |
![]() |
FAQ über GCE Hochspg BMS:
