Lifepo4 Batterie 272S 870,4 V 400 A ESS USV-Managementsystem für netzunabhängiges Solar-BESS-Sistema De Gestion De Bateria
Ein kompletter Satz HV272S870.4V 400ABMS-Lösungen umfassen:

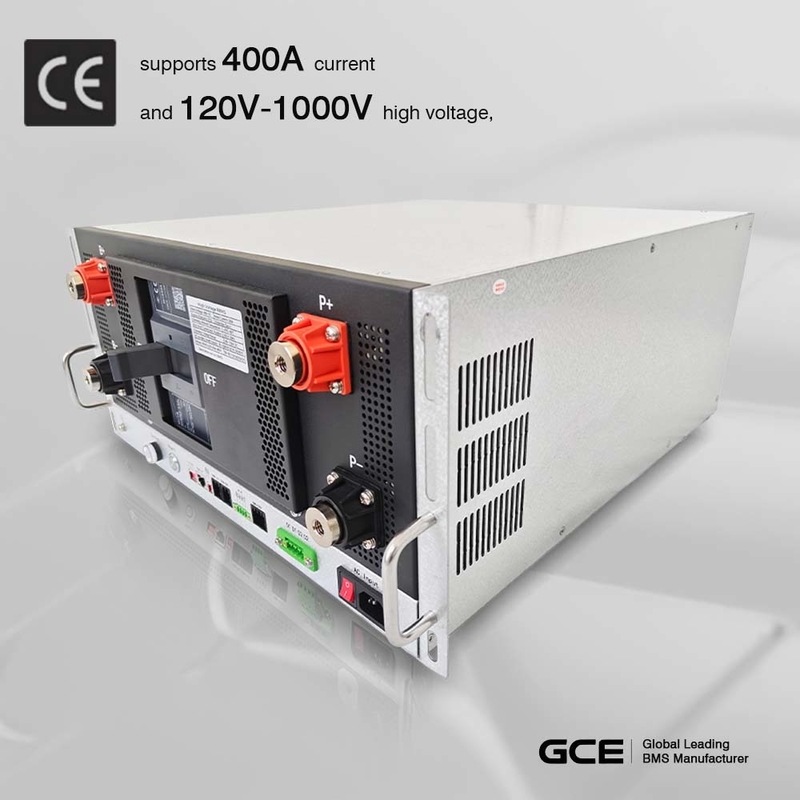

1 Satz Master-BMS, Modellnummer: RBMS07-S20-400A870.4V
17 Sätze 16S Slave BMU Modellnummer: BMU07-16S8T48F
17sets 16S Kabelbaum
16S Kabelbaum beinhaltet:
20P Spannungs- und 18P Temperaturerfassungskabel, Standardlänge 60 cm
Externes BMU-Kommunikationskabel mit Shenji-Anschluss, Standardlänge 30 cm
Das Stromkabel für den Lüfter, Standardlänge 60 cm
Vorstellung des GCE-Unternehmens:
Hunan Group Control Energy Technology Co., Ltd. (GCE) ist ein Hightech-Unternehmen, das sich auf die Forschung und Entwicklung von BMS- und Lithiumbatterie-Peripheriegeräten spezialisiert hat.Das von unserem Unternehmen hergestellte intelligente Hochleistungs-Lithiumbatterie-Managementsystem übernimmt die international führende Technologie, die die Effizienz des Batteriemanagements erheblich verbessert und die Lebensdauer der Lithiumbatterie verlängert.Die fortschrittliche BMS-Steuerungsstrategie vermeidet die Schwierigkeiten und Instabilitäten, mit denen die meisten Wettbewerber für unser BMS konfrontiert sind.
4S bis 24s Niederspannungssoftware BMS hat eine breite Palette von Anwendungen, reichhaltige Produktschnittstellen, starke Skalierbarkeit und Sekundärentwicklungskompatibilität;30er bis 75er BMS verwendet eine integrierte Master-Slave-Design- und Relaislösung, um den Lithiumbatteriebedarf mehrerer Stränge von Batterien mit geringer Kapazität zu decken.Reduzieren Sie die Nutzungskosten der Benutzer erheblich.60s-270s verwendet eine dreistufige Master-Slave-Architektur, die die Serien- und Parallelanforderungen von einzelnen Lithiumbatterien mit hoher Kapazität innerhalb von 1000 V erfüllen kann.
Durch die Beherrschung der Kerntechnologie von BMS und Erfindungen auf dieser Grundlage hat unser Unternehmen eine Vielzahl von Peripheriegeräten für Lithiumbatterien entwickelt, um den qualitativ hochwertigen Anforderungen des Marktes gerecht zu werden.
GCE Hochspannungs-BMS-Produkteinführung:
RBMS bedeutet Rack-BMS, jedes Rack kann maximal 20 Stück 15S-Akkupacks in Reihe herstellen, um eine Systemspannung von bis zu 1000 V aufzubauen.
BMU (Battery Management Unit) Es hat 8S, 12S-16S, 17S-24S drei Arten von BMU, Sie können je nach Größe, Gewicht und Volumen der Zellen unterschiedliche Batteriemodule herstellen. Für jeden Batteriepack muss eine BMU installiert werden Installieren Sie es in Ihrem Rucksack oder außerhalb mit einer BMU-Box.
SBMS (Stack BMS) Wenn Sie Ihr Batteriesystem mit größerer Kapazität ausstatten möchten, müssen Sie mehr Racks parallel hinzufügen. SBMS kann Ihnen dabei helfen, mehr Informationen zum Batteriezustand von RBMS zu erhalten. SBMS bietet auch zahlreiche Schnittstellen zum Anschließen von PCS / Wechselrichtern. EMS und andere relative Ausrüstungen.
Optionale Liste der Hochspannungs-BMS-Komponenten:
1. 8S BMU
2. 12-16S BMU
3. 17S-24S BMU
4. Erfassungskabelbaum 600 mm/900 mm/1200 mm
5. Temperatursensor 8 Stück 600 mm/900 mm/1200 mm
6. Kommunikationskabelbaum 180 mm/300 mm/600 mm
7. Lüfterkabel 48 V für 8S/12-16S BMU, 12 V für 17S-24S BMU
8. Isolationswiderstand
9. Haupt-BMS (RBMS) 2U/3U/4U/5U
10. Touchscreen 3,5 Zoll/7 Zoll
11. Stapel-BMS (SBMS)
12. RS485-zu-USB-Konverter
13. CAN-zu-USB-Konverter
14. BMU-Testwerkzeugkasten
GCE HV-BMS-Funktionen:
1 | Fortschrittliches Batteriemanagementsystem --- Das hochintegrierte Batteriemanagementsystem kann eine nahtlose Überwachung realisieren. |
2 |
Perfekte Selbstüberprüfungs- und Laufstatusüberprüfungsfunktion, mit HMI-Anzeigebildschirm, Systemlaufinformationen sind auf einen Blick klar. |
3 | Vollständige und zuverlässige Systemsteuerungs- und Schutzstrategien, umfassende Gewährleistung der Batteriesicherheit und Begleitung zur Verlängerung der Lebensdauer von Batteriepacks. |
4 |
Modularer Aufbau, konfigurierbar und erweiterbar --- mehrere Energiespeichereinheiten möglich flexibel kombinierbar und zu einem größeren Energiespeichersystem erweiterbar. |
5 |
Zahlreiche Kommunikationsschnittstellen --- mehrere RS485-, CAN-, Ethernet- und Trockenkontakteingänge und Ausgangsschnittstellen, die die Kommunikation mit den meisten PCs und Überwachungsservern auf dem Markt unterstützen. |
6 |
Das Kommunikationsschnittstellenprotokoll ist flexibel – das Werk wird mit dem des Unternehmens geliefert Kommunikationsprotokoll, und kann je nach Kundenwunsch auch an die PLS verschiedener Hersteller angepasst werden. |
7 | Der eingebaute Speicherchip mit großer Kapazität kann eine große Menge wichtiger Betriebsdaten speichern, und eine SD-Karte kann hinzugefügt werden, um die Speicherung historischer Batteriedaten zu realisieren |
8 |
Automatische Zirkulationssteuerung und automatische Parallel-/Offline-Steuerung lassen sich leicht realisieren Parallelschaltung von Akkupacks. |
Verknüpfung zum Herunterladen der RBMS-Spezifikation
GCE_RBMS-Spezifikation--EN--V1.0.pdf
GCE 12-16S BMU-Spezifikation-UL-V1.0.pdf
GCE 17-24S BMU-Spezifikation-UL-V1.0.pdf
Hochspannungs-BMS-Informationssammlungsformular EN2021-04.do ...
