Lifepo4 BMS 120S 384V 160A BMS für UPS ESS Solar Off-Grid BESS Sistema De Gestion De Bateria
Unternehmensvorstellung:
Hunan Group Control Energy Technology Co., Ltd. (GCE) ist ein Hightech-Unternehmen, das sich auf die Forschung und Entwicklung von BMS- und Lithiumbatterie-Peripheriegeräten spezialisiert hat.Das von unserem Unternehmen hergestellte intelligente Hochleistungs-Lithiumbatterie-Managementsystem übernimmt die international führende Technologie, die die Effizienz des Batteriemanagements erheblich verbessert und die Lebensdauer von Lithiumbatterien verlängert.Die fortschrittliche BMS-Steuerungsstrategie vermeidet die Schwierigkeiten und Instabilitäten, mit denen die meisten Wettbewerber für unser BMS konfrontiert sind.
4S bis 24s Low-Voltage-Software-BMS bietet ein breites Anwendungsspektrum, umfangreiche Produktschnittstellen, starke Skalierbarkeit und Sekundärentwicklungskompatibilität;30er bis 75er BMS verwendet eine integrierte Master-Slave-Design- und Relaislösung, um den Lithiumbatteriebedarf mehrerer Stränge von Batterien mit geringer Kapazität zu decken.Reduzieren Sie die Nutzungskosten der Benutzer erheblich.60s-270s verwendet eine dreistufige Master-Slave-Architektur, die die Serien- und Parallelanforderungen von einzelnen Lithiumbatterien mit hoher Kapazität innerhalb von 1000 V erfüllen kann.
Durch die Beherrschung der Kerntechnologie von BMS und Erfindungen auf dieser Grundlage hat unser Unternehmen eine Vielzahl von Peripheriegeräten für Lithiumbatterien entwickelt, um den qualitativ hochwertigen Anforderungen des Marktes gerecht zu werden.
BMS-Konfiguration der HV-Gesamtlösung:
Ein vollständiger Satz von HV 120S384V 160A BMS-Lösungen umfasst:
1 Satz Master-BMS, Modellnummer: RBMS07-S20-160A384V
8 Sätze 15S Slave BMU Modellnummer: BMU07-15S8T48F
8sets 15S Kabelbaum
Kabelbaum beinhaltet:
Spannungs- und Temperaturerfassungskabel,
Externes BMU-Kommunikationskabel mit Shenji-Port,
Das Stromkabel für den Lüfter.
![]() |
![]() |
![]() |
12S-24S BMU (Sklave) 12S-24S BMU verfügt über 8 Temperatursensoren, Lüfterspannung 48 V (17S-24S 12 V), Spannungserfassungsbereich 0-5 V, 12-V-Stromversorgung, Verbrauch weniger 20 mA, CAN2.0 B-Kommunikation |
Kabelbaum- Signalerfassungsdraht 18 P+20P Draht, Standardlänge 600 mm, 900 mm, 1200 mm Temperatursensordraht: Standardlänge: 600 mm, 900 mm, 1200 mm Lüfterstromkabel: 600 mm |
Kabelbaum- Kommunikationsdraht Das Kommunikationskabel verbindet das Master-BMS mit jeder BMU mit Kaskadenverbindung, der letzte Port ist für den Abschlusswiderstand |
BMS-technische Parameter:

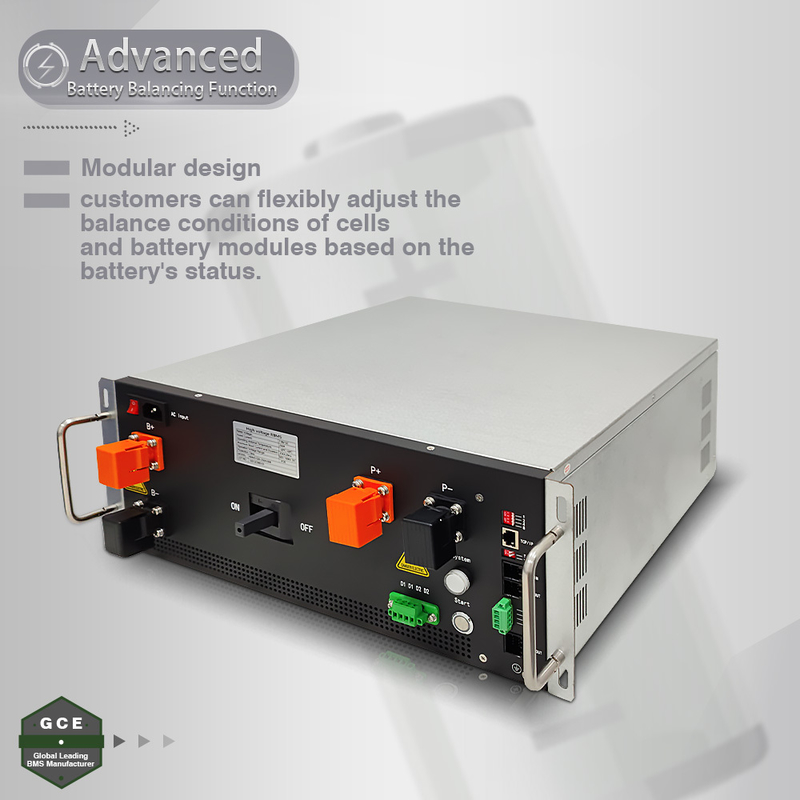

RBMS (Master-BMS) | 4U-125A/160A/250A |
schützende Methode | MCCB+Schütz |
BewertetStrom hat geklingelte | -250A~250A |
Spannungsbereich | 384V-1000V |
Aktuelle Abtastgenauigkeit | 1,0 % FSR |
Kommunikationsschnittstelle mit PCS | RS485/CAN |
Kommunikationsschnittstelle mit BMU | KANN |
Kommunikationsschnittstelle mit GBMS | RS485/CAN |
Kommunikation mit Überwachungssoftware/EMS | Ethernet |
Unterstützung für IAP-Upgrade | Ja |
Unterstützt HMI-Anzeige und Parametereinstellungen | Nein (OptionalPlug-in) |
Isolationserkennung | Ja (Optional) |
Hochspannungs-Leistungsmodul | DC-Start unterstützen (optional) |
Trockenkontaktausgang (normalerweise offen) | Keiner |
Maximale Anzahl an BMUs | 18 |
Leistung | 24VDC (18~28V) |
Energieverbrauch | ≤25W |
Größe(B*H*T)mm | 4U |
(440*178*500) | |
Verbindung Ausweg | Hinten und vorne |
Tippen Sie auf Mitte | Unterstützung (optional) |
Reingewicht | 23kg |
Merkmale des GCE-Hochspannungs-BMS:
1 | Fortschrittliches Batteriemanagementsystem --- Das hochintegrierte Batteriemanagementsystem kann eine nahtlose Überwachung realisieren. |
2 |
Perfekte Selbstüberprüfungs- und Laufstatusüberprüfungsfunktion, mit HMI-Anzeigebildschirm, Systemlaufinformationen sind auf einen Blick klar. |
3 | Vollständige und zuverlässige Systemsteuerungs- und Schutzstrategien, die die Batteriesicherheit umfassend gewährleisten und die Lebensdauer von Batteriepacks verlängern. |
4 |
Modularer Aufbau, konfigurierbar und erweiterbar --- mehrere Energiespeichereinheiten möglich flexibel kombinierbar und zu einem größeren Energiespeichersystem erweiterbar. |
5 |
Zahlreiche Kommunikationsschnittstellen --- mehrere RS485-, CAN-, Ethernet- und Trockenkontakteingänge und Ausgangsschnittstellen, die die Kommunikation mit den meisten PCs und Überwachungsservern auf dem Markt unterstützen. |
6 |
Das Kommunikationsschnittstellenprotokoll ist flexibel – das Werk wird mit dem des Unternehmens geliefert Kommunikationsprotokoll, und kann je nach Kundenwunsch auch an die PLS verschiedener Hersteller angepasst werden. |
7 | Der eingebaute Speicherchip mit großer Kapazität kann eine große Menge wichtiger Betriebsdaten speichern, und eine SD-Karte kann hinzugefügt werden, um die Speicherung historischer Batteriedaten zu realisieren |
8 |
Automatische Zirkulationssteuerung und automatische Parallel-/Offline-Steuerung lassen sich leicht realisieren Parallelschaltung von Akkupacks. |
