Lifepo4 BMS 255S 816V 250A ESS USV BMS für Solar Off-Grid BESS Sistema De Gestion De Bateria
GCE HV-BMS-Produktliste:
Ein vollständiger Satz von HV 255S816V 250A BMS-Lösungen beinhaltet:
1 Satz Master-BMS, Modellnummer: RBMS07-S20-250A816V
17 Sätze 15S Slave BMU Modellnummer: BMU07-15S8T48F
17sets 15S Kabelbaum
15S Kabelbaum enthält:
Spannungs- und Temperaturerfassungskabel,
Externes BMU-Kommunikationskabel mit Shenji-Port,
Das Stromkabel für den Lüfter.
GCE Hochspannungs-BMS-Produktbilder:

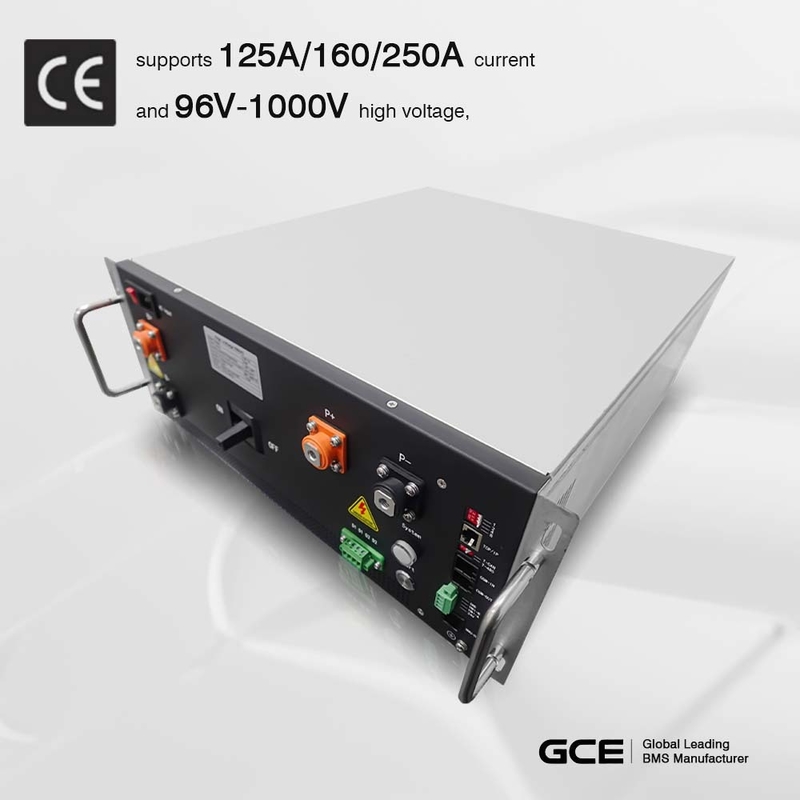

RBMS (Master BMS) ist die GCE-Hauptsteuerbox.RBMS besteht aus Hauptsteuerplatine, Relais/Schützen, Lade- und Entladestromerkennungsgeräten, Gleichstrom, Unterbrechern, RS485-Kommunikation, CAN TCPIP und anderen Schnittstellen und Anschlüssen.
BMU (Slave BMS) hat 8S, 12S-16S, 17S-24S drei Arten von BMU.Sie können alle Arten von Batteriepacks entsprechend Ihrer Zellenkapazität, Ihrem Gewicht und Ihrer Größe als Basismodule herstellen.
SBMS (Stack BMS), Stack bedeutet 2 oder mehr Batteriegestelle parallel, dann ist SBMS notwendig, weil Sie alle Gestelle parallel machen und Informationen zum Batteriezustand von jeder Zelle erhalten müssen, SBMS hat einen 7-Zoll-Touchscreen, es ist genug um alle Informationen anzuzeigen.
Technische Parameter GCE HV-BMS:
RBMS (Master-BMS) | 4U-125A/160A/250A |
schützende Methode | MCCB+Schütz |
Nennstrombereich | -250A~250A |
Spannungsbereich | 384V-1000V |
Aktuelle Abtastgenauigkeit | 1,0 % FSR |
Kommunikationsschnittstelle mit PCS | RS485/CAN |
Kommunikationsschnittstelle mit BMU | KANN |
Kommunikationsschnittstelle mit GBMS | RS485/CAN |
Kommunikation mit Überwachungssoftware/EMS | Ethernet |
Unterstützung für IAP-Upgrade | Ja |
Unterstützt HMI-Anzeige und Parametereinstellungen | Nein (OptionalPlug-in) |
Isolationserkennung | Ja (Optional) |
Hochspannungs-Leistungsmodul | DC-Start unterstützen (optional) |
Trockenkontaktausgang (normalerweise offen) | Keiner |
Maximale Anzahl an BMUs | 18 |
Leistung | 24VDC (18~28V) |
Energieverbrauch | ≤25W |
Größe (B*H*T)mm | 4U |
(440*178*500) | |
Verbindung Ausweg | Hinten und vorne |
Tippen Sie auf Mitte | Unterstützung (optional) |
Reingewicht | 23kg |
Merkmale des GCE-Hochspannungs-BMS:
1 | Fortschrittliches Batteriemanagementsystem ------Das hochintegrierte Batteriemanagementsystem kann eine nahtlose Überwachung realisieren. |
2 |
Perfekte Selbstüberprüfungs- und Laufstatusprüffunktion, mit HMI-Display, optionalem 3,5-Zoll- und 7-Zoll-Touchscreen. Systemlaufinformationen sind auf einen Blick klar. |
3 | Vollständige und zuverlässige Systemsteuerungs- und Schutzstrategien, umfassende Gewährleistung der Batteriesicherheit und Begleitung zur Verlängerung der Lebensdauer von Batteriepacks. |
4 |
Modularer Aufbau, konfigurierbar und erweiterbar-----mehrere Energiespeichereinheiten möglich flexibel kombinierbar und bis 1GWh als größerer Energiespeicher erweiterbar. |
5 |
Zahlreiche Kommunikationsschnittstellen --- mehrere RS485-, CAN-, Ethernet- und Trockenkontakteingänge und Ausgangsschnittstellen, die die Kommunikation mit den meisten PCS/Wechselrichtern und Überwachungsservern auf dem Markt unterstützen. |
6 |
Das Kommunikationsschnittstellenprotokoll ist flexibel ----- das Werk wird mit dem des Unternehmens geliefert Kommunikationsprotokoll, und kann je nach Kundenwunsch auch an die PLS verschiedener Hersteller angepasst werden. |
7 | Der eingebaute Speicherchip mit großer Kapazität kann eine große Menge wichtiger Betriebsdaten speichern, und eine SD-Karte kann hinzugefügt werden, um die Speicherung historischer Batteriedaten zu realisieren |
8 |
Automatische Zirkulationssteuerung und automatische Parallel-/Offline-Steuerung lassen sich leicht realisieren Parallelschaltung von Akkupacks. |
Link zum Download der Spezifikation:
GCE_RBMS-Spezifikation--EN--V1.0.pdf
GCE 12-16S BMU-Spezifikation-UL-V1.0.pdf
Hochspannungs-BMS-Informationssammlungsformular EN2021-04.do ...
