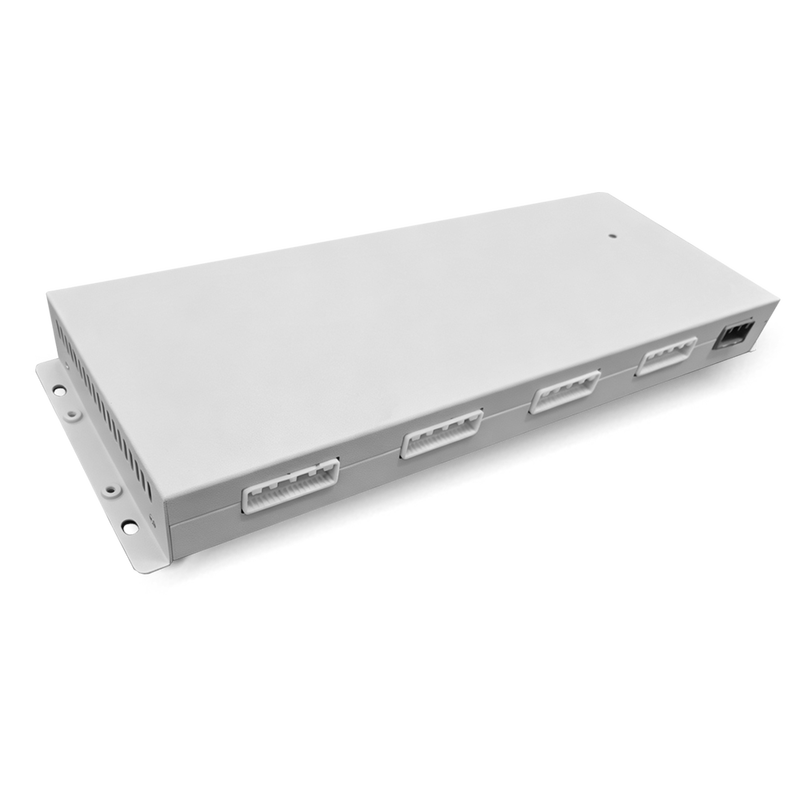

Hochspannung 52S Sklave BMU 3A Aktive Balance ±5mV Genauigkeit CAN 2.0B

Name: Hochspannung 52S Sklave BMU 3A Aktive Balance ±5mV Genauigkeit CAN 2.0B
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

Produkt-Details

Herkunftsort: China

Markenname: GCE

Zertifizierung: CE

Modellnummer: BMU02F4-N50S32T-3A

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 10 Einheiten

Preis: Consult with cara@hngce.com

Verpackung Informationen: Schaumstoffverpackung aus Karton

Lieferzeit: 25 Arbeitstage

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 1000 Einheiten pro Monat

Erhalten Sie besten Preis

Jetzt chatten

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                                                                                                    Hochspannung 52S-Sklaven-BMU mit 3A-Aktiv-Balancierung, Hochspannungs-BMU mit einer Genauigkeit von ± 5 mV, HV-BMS mit CAN 2.0B-Protokoll


Produktname:	Batterie-Management-System BMS	Material:	Metall
Farbe:	Weiß	Kommunikation:	Kann
Zellzahlen:	52er	ODM/OEM:	Unterstützung
Garantie:	1 Jahr	Geeignet für Batterie:	LFP / NMC/LTO
Größe:	37813736mm	Betriebsspannungsklasse:	<1000 VDC

Produktname:	Batterie-Management-System BMS
Material:	Metall
Farbe:	Weiß
Kommunikation:	Kann
Zellzahlen:	52er
ODM/OEM:	Unterstützung
Garantie:	1 Jahr
Geeignet für Batterie:	LFP / NMC/LTO
Größe:	37813736mm
Betriebsspannungsklasse:	<1000 VDC

Hochspannung 52S Sklave BMU 3A Aktive Balance ±5mV Genauigkeit CAN 2.0B

Hochspannungs-52S Slave BMU | 3A Aktive Balancierung | ±5mV Genauigkeit | CAN 2.0B

Hauptmerkmale

Unterstützung für 52S-Batterien - Überwacht bis zu 52 Reihenzellen mit 32 Temperatursensoren
3A Aktive Ausgleichung - Effiziente aktive Balancierung für verlängerte Batterielebensdauer und Leistung
Hochpräzise Überwachung - ±5mV Spannungsgenauigkeit & ±2°C Temperaturgenauigkeit

1000VDC Betriebsspannung - Geeignet für Hochspannungs-Energiespeichersysteme
Modulare verteilte Architektur - Nahtlose Kommunikation mit RBMS/SBMS über CAN 2.0B
Robustes Design - 2800VDC Isolationsklasse, -20°C~60°C Betriebsbereich
Einfache Integration - Kompaktes 377,4×137×36mm Formfaktor mit mitgeliefertem Kabelzubehör

Produktübersicht

Die GCE BMU02F4-N Serie ist eine Hochspannungs-Batteriemanagementeinheit, die für große Energiespeichersysteme entwickelt wurde und bis zu 52 in Reihe geschaltete Zellen mit umfassender Spannungs- und Temperaturüberwachung unterstützt. Als Kernkomponente der verteilten Batteriemanagementarchitektur bietet diese BMU eine präzise Zellüberwachung, aktive Ausgleichung und zuverlässige CAN-Kommunikation für eine nahtlose Integration mit Rack- und Stack-Managementsystemen.

Präzise Überwachung & Aktive Balancierung

Ausgestattet mit fortschrittlichen AFE (Analog Front End) Chips erreicht die BMU02F4-N eine Spannungsmesstoleranz von ±5mV und eine Temperaturgenauigkeit von ±2°C über einen Erfassungsbereich von -30°C bis 100°C. Die integrierte 3A aktive Balancierungsfunktion stellt sicher, dass alle Zellen einen konsistenten Ladezustand beibehalten, was die Lebensdauer des Packs und die Gesamtsystemeffizienz erheblich verbessert. Aktive Balancierung überträgt Energie aktiv zwischen den Zellen, anstatt sie als Wärme abzuleiten, was sie weitaus effizienter macht als passive Balancierungsmethoden.

Hochspannung & Sicherheitskonformität

Entwickelt für anspruchsvolle Anwendungen, unterstützt die BMU Betriebsspannungen bis zu 1000VDC und verfügt über eine Isolationsklasse von 2800VDC (60s bei 2mA), was einen sicheren Betrieb in Hochspannungsumgebungen gewährleistet. Das Gerät entspricht den Branchen-Sicherheitsstandards, und alle Installations- und Wartungsverfahren sind auf die Sicherheit des Bedieners ausgelegt.

Flexible Konfiguration & Skalierbarkeit

Die BMU02F4-N ist in mehreren Konfigurationen erhältlich:

Standardmodelle: 50S/32T und 52S/32T (Reihenzellen / Temperatursensoren)
Sonderoptionen: Nicht-Standard-Konfigurationen von 40S bis 48S auf Anfrage erhältlich

Jede BMU integriert sich nahtlos mit:

RBMS (Rack Battery Management System) - Schrankebenen-Management
SBMS (Stack Battery Management System) - Systemweite Koordination
CAN 2.0B Kommunikation bei 250kbps für zuverlässigen Datenaustausch

Kompaktes Design & Einfache Installation

Mit Abmessungen von 377,4 × 137 × 36 mm (B×H×T) bietet die BMU eine platzsparende Lösung, die in Batteriemodule eingebettet oder extern montiert werden kann. Das Gerät enthält:

4× 32-Pin Erfassungs-Kabelbäume (Standardlänge 900mm)
1× Kommunikations-Kabelbaum (Standardlänge 300mm)
Standardisierte Anschlussklemmen (Serie A-M2200) für vereinfachte Verkabelung

Robuste Umwelttoleranz

Gebaut für reale Bedingungen, arbeitet die BMU zuverlässig in:

Parameter	Betriebsbereich	Lagerbereich
Temperatur	-20°C bis 60°C	-20°C bis 55°C
Luftfeuchtigkeit	5% bis 75% RH	≤75% RH
Höhe	Bis zu 2000m (nur Inneninstallation)
Isolation	2800VDC/60s/2mA Spannungsfestigkeit

Verkabelungs- & Anschlussanleitung

Die BMU verwendet vier AFE-Erfassungseinheiten, die über die Anschlüsse J2~J5 verteilt sind:

Anschluss	Zellen	AFE-Einheit
J2	Zellen 1-13	AFE #1
J3	Zellen 14-26	AFE #2
J4	Zellen 27-39	AFE #3
J5	Zellen 40-52	AFE #4

Kritische Verkabelungsregel: Der Spannungsabgriff der Batterie und das Stromversorgungskabel des AFE-Chips müssen separate, unabhängige Kabelbäume verwenden - sie dürfen sich keinen Leiter teilen. Jeder AFE-Chip benötigt seinen eigenen dedizierten Stromversorgungskabelbaum.

Wichtige Sicherheitshinweise

Schließen Sie immer zuerst die batterieseitige Verkabelung an, bevor Sie die BMU anschließen - schließen Sie niemals die BMU an, bevor Sie die Spannungsabgriff- und Temperaturfühleranschlüsse an der Batterie gesichert haben
Verwenden Sie isolierte Werkzeuge während der Installation, Inbetriebnahme und Wartung
Tragen Sie geeignete PSA: isolierte Gummihandschuhe, Augenschutz und isolierte Gummistiefel
Wenn metallische Trümmer während der Arbeit in die Batterie fallen, entfernen Sie diese sofort mit isolierten Werkzeugen - lassen Sie niemals Fremdkörper darin
Befolgen Sie die Schaltpläne genau, um Schäden an der Platine zu vermeiden
Vermeiden Sie den Langzeitgebrauch in Umgebungen mit: übermäßiger Temperatur/Luftfeuchtigkeit, starken Vibrationen, direkter Sonneneinstrahlung, Staub, korrosiven Substanzen oder brennbaren Materialien

Anwendungen

Großflächige Energiespeichersysteme
Gewerbliche und industrielle Batterieschränke
Hochspannungs-Batteriestacks (LFP/NMC-Chemien)
Integration erneuerbarer Energien (Solar-/Windspeicher)
Microgrid- und Spitzenlastkappungssysteme

Technischer Support

Für die neuesten Spezifikationen, 3D-CAD-Dateien oder Anfragen zu kundenspezifischen Konfigurationen wenden Sie sich bitte an den technischen Support von GCE:
