Produkt-Details
Herkunftsort: China
Markenname: GCE
Zertifizierung: CE UL TUV
Modellnummer: RBMS07S-38S50A
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: Negotiatable with bruceliu@hngce.com
Verpackung Informationen: Blasentasche, Schaum, Karton
Lieferzeit: Tage 10working
Versorgungsmaterial-Fähigkeit: 1000 Stück/Monat
Gewährleistung: |
3 Jahre für RBMS und 1 Jahr für BMU/PCB |
Anwendung: |
UPS, ESS, Off-Grid Solar BESS |
Anwendbarer Zelltyp: |
LFP NMC LTO |
Abmessung: |
410 mm*210 mm*78 mm |
Kommunikation: |
RS485 |
Struktur: |
Herr Sklave alles in einem |
Kurzschlussschutz: |
25KA 20 ms |
Stromversorgung: |
AC/DC |
Gewährleistung: |
3 Jahre für RBMS und 1 Jahr für BMU/PCB |
Anwendung: |
UPS, ESS, Off-Grid Solar BESS |
Anwendbarer Zelltyp: |
LFP NMC LTO |
Abmessung: |
410 mm*210 mm*78 mm |
Kommunikation: |
RS485 |
Struktur: |
Herr Sklave alles in einem |
Kurzschlussschutz: |
25KA 20 ms |
Stromversorgung: |
AC/DC |
Produktbeschreibung
GCE HV LiFePO4 Batterie 38S 121.6V 50A Integriertes BMS für UPS Heim ESS Mikrogrid ESS Große ESS Solar Carport ESS
Übersicht über das GCE HV BMS:
Für die Heim-ESS kann 75S240V 100A BMS mit einem Wechselrichter arbeiten, um ein perfektes Energiespeichersystem zu bauen.Es werden Kommunikationsprotokolle für die Kommunikation zwischen Master-BMS und einem anderen Gerät erforderlich sein.Das BMS und der Wechselrichter arbeiten zusammen, um die Energiespeicherfunktion von Spitzen- und Talfüllungen zu realisieren.
Das BMS der 30er bis 75er Jahre verwendet eine master-slave integrierte Konstruktion und Relaislösung, um den Lithiumbatteriebedarf von mehreren Reihen von Batterien mit geringer Kapazität zu decken.60er-270er Jahre übernehmen Master-Slave-Drei-Level-Architektur, die die Serien- und Parallelanforderungen von Lithiumbatterien mit hoher Kapazität innerhalb von 1000 V erfüllen können.
GCE HV BMS:
*Mehrfachkommunikationsschnittstellen
RS485, CAN, Ethernet, Trockenkontakt-Eingangs- und Ausgangs-Schnittstellen können eine Kommunikation mit den meisten PCS und Wechselrichtern auf dem Markt herstellen.
*Mit 3,5 Zoll / 7 Zoll HMI-Display
Perfekte Selbstprüfung und Funktion zur Erkennung des Laufstatus, mit HMI-Display, die laufenden Informationen des Systems sind auf einen Blick klar.
* Intelligentes Zellgleichgewicht
Effizientes passives Balancieren wird verwendet, um die nutzbare Kapazität von Batteriepacks zu maximieren.
*Gesundheitsüberwachung
Überwachung des inneren Widerstands einzelner Zellen und der gemessenen Kapazität des Akkupacks.
*Programmfähiges Feld
Parameter wie Spannungsbereiche, Stromgrenzwerte und viele andere Einstellungen können leicht im Feld geändert werden.
*Strom- und Spannungsschutz
Schützt das Batteriepaket vor Überladung und Überentladung und verlängert so die Lebensdauer des Zyklus.
*Wärmebewirtschaftung
Schutz vor Über- und Untertemperaturen mit Lüftersteuerungen für Kühlung oder Heizung.
GCE HV BMS-Konfiguration:
HV 38S 121.6V50A BMS umfasst:
Master-BMS, Modell #: RBMS07S-38S50A und sein Drahtzubehör umfassen 6p Temperatur- und 16p Spannungs-Sensorkabel.

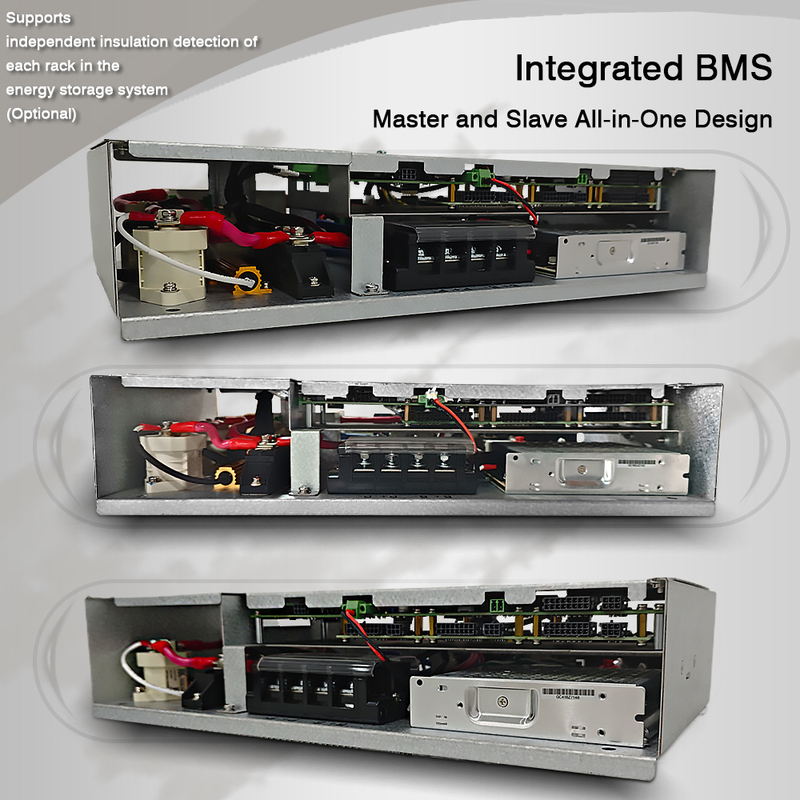

Es gibt zwei verschiedene Modelle für integrierte BMS, das eine ist ein eigenständiges Modell, während das andere parallel ist und etwas teurer ist als das eigenständige Modell.
Technische Parameter des integrierten GCE-BMS:
Artikel | Spezifikationen und Parameter | |
Betriebsspannungsbereich der Anlage | 120 - 370 VDC | |
Startmodus | Gleichstromstart | |
Bilanz | Gleichgewichtsart | Passivwiderstandsausgleich |
Ausgeglichener Strom | 100mA ± 10mA (bei 3,50V-Zelle) | |
Präzision der Probenahme | ± 2°C | |
Spannungsprobenahme | Präzision der Probenahme | Einzelzellen ±20mV |
Kommunikationsmodus | Kann: 1 Kanal (Kommunikation mit PCs / UPS) | |
RS485: 1 Kanal (Kommunikation mit dem oberen Computer / PCS / UPS) | ||
Anzeigemodus | 6-stellige LED-Anzeige, einschließlich | |
1-Bit-Fehleranzeige, 1-Bit-Betriebsanzeige, 4-Bit-SOC-Leistungsanzeige | ||
HMI-Display: optional 3,5 Zoll | ||
Nennstrom | 50A/100A | |
(nach Kundenbedarf ausgewählt) | ||
Kurzschlussschutz | Unterstützung 7,5KA 20 ms | |
Maximale Überlastkapazität | 50A-Systemübergang: 70A/10S | |
100A-Systemübergang: 150A/10S | ||
Alarmstufe | ein Niveau | |
Schutzniveau | zwei Ebenen | |
Stufe 1 Abschaltung der Ladung/Entladung | ||
Mikro-Abschaltknopf Stufe 2, Systemstrom ausgeschaltet | ||
Stromverbrauch | ≤ 10 W | |
Gewicht | 4.5 kg | |
Widerstandsspannung | 1800VDC 1mA 1min | |
Sicherheitsbescheinigung | Einhaltung der CE-Zertifizierungsnormen | |
Betriebstemperatur | -20°C bis 60°C | |
Betriebsfeuchtigkeit | < 90 RH ((40°C±2°C) |
